Planierschild GT-250HNZ · GT-275HNZ

Präsentation

Die hydraulischen Planierschilder GT-250HNZ und GT-275HNZ von Fransgård werden für die effiziente Planierung von Böden, die Schneeräumung und die Nivellierung von Straßen eingesetzt, insbesondere in sehr hügeligen Landschaften, wo oft nur kleinere Traktoren (max. 120 PS) eingesetzt werden können.

Die Konstruktion ist leichter als unsere DKH-Modelle, verfügt aber über viele der gleichen Funktionen.

Viele Einstellungen und Optionen

Die Maschine wird mit einem hohen Grundgewicht hergestellt, unter anderem durch das schwer gefertigte Blatt mit einer 75 mm Verbindungswelle. Das Schild ist serienmäßig hydraulisch bis zu 244° drehbar und kann mechanisch um 55 cm nach rechts oder links geneigt werden.

Die Dreipunktaufhängung ist serienmäßig mechanisch mit der Möglichkeit, den horizontalen Schnittwinkel um +/- 20° zu verstellen. Zur weiteren Erhöhung der Flexibilität kann eine hydraulische Aufhängung erworben werden. Auswechselbare Schildplatten sind serienmäßig eingebaut.

Slide title

Write your caption here

Button
Slide title

Write your caption here

Button
Slide title

Write your caption here

Button

Technische Daten:

Modell:	GT-250HNZ	GT-275HNZ
Arbeitsbreite	250 cm	275 cm
Blatthöhe	60 cm	60 cm
Mechanischer Seitenschieber, rechts/links	55 cm	55 cm
Hydraulisch rotierende Schaufel	244°	244°
Hydraulikstecker	1 doppel	1 doppel
Umkehrbarer Verschleißstahl Hardox 500	Std.	Std.
Druck-/Frontmontage	Ja	Ja
Stützräder	Möglich	Möglich
Schneeflügel rechts	Möglich	Möglich
Seitliche Abdeckung	Möglich	Möglich
3-Punktaufhängung	Kat. II	Kat. II
Eigengewicht	545 kg	575 kg
Traktorleistung	Max. 120 PS	Max. 120 PS

Einzelheiten

Obere Stangenbefestigung

Die obere Stangenbefestigung hat sowohl ein festes Loch als auch einen Schlitz, in dem der obere Stangenbolzen vorteilhaft montiert werden kann, z. B. beim Richten von Straßen. Auf diese Weise kann das Planierschild dem Gelände besser folgen, und es wird ein besseres Endergebnis erzielt.
Button

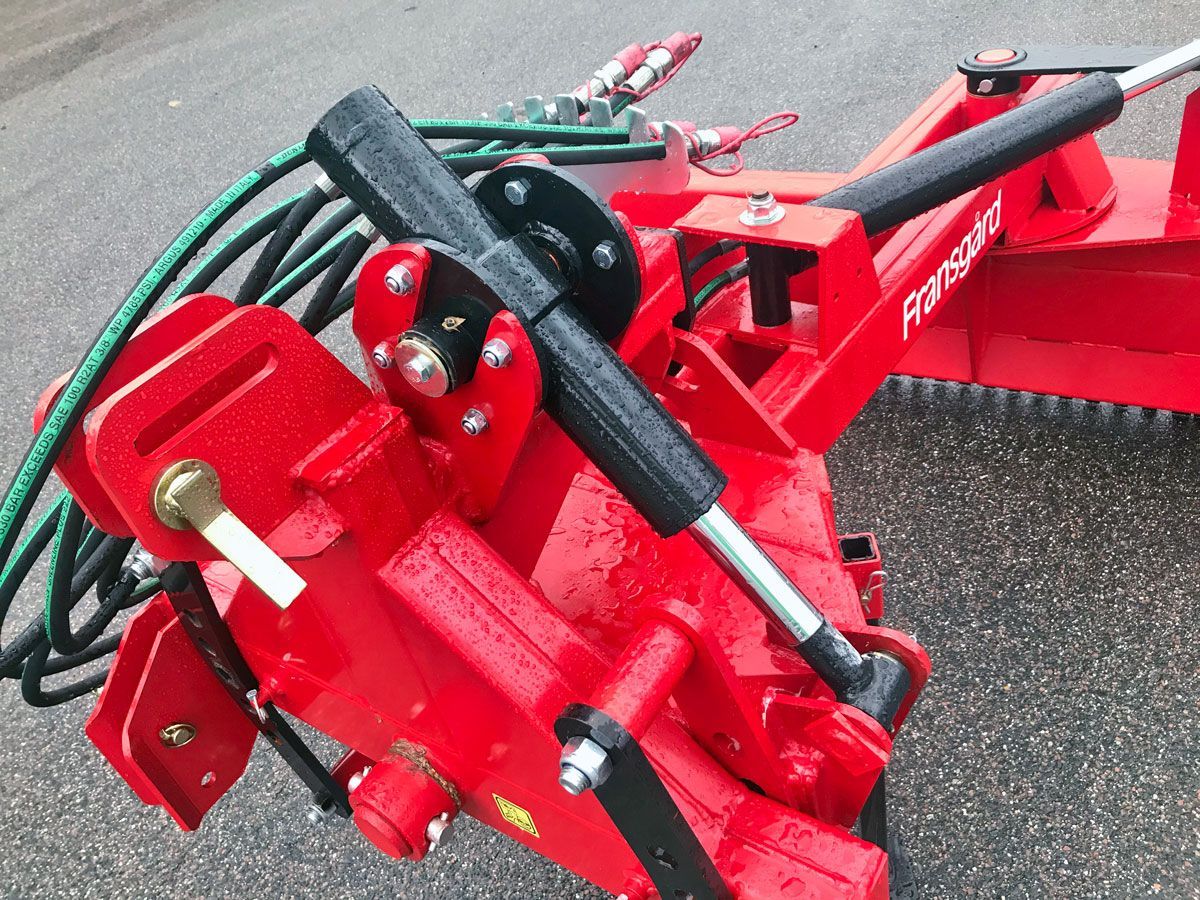

Manuelle horizontale Einstellung

Der horizontale Schnittwinkel kann standardmäßig in 5 Positionen eingestellt werden: bis zu 17 Grad zu jeder Seite, ohne dass Werkzeuge benötigt werden. Ein Hydraulikzylinder (Art.-Nr. 2515) kann als Option eingebaut werden.
Button
Stützbeine befestigt

Der Stützfuß lässt sich während der Arbeit leicht an der Halterung befestigen, so dass er immer zur Verfügung steht, wenn Sie das Planierschild wieder abstellen müssen.
Button
Hydraulikschlauchhalter

Das Planierschild ist serienmäßig mit einer Halterung für die Hydraulikschläuche ausgestattet.
Button
Hauptbolzen 3-Punkt

Die 3-Punkt-Anhängung dreht sich um die starke 75-mm-Hauptachse aus Spezialstahl.
Button
Gradanzeige

Das Planierschild ist mit einer Gradanzeige ausgestattet, die vom Traktorinneren aus gut sichtbar ist.
Button
Hauptwelle

Die Schaufel und der Ausleger werden mit einem starken 75 mm Hauptbolzen montiert
Button
Vorbereitet für Räder

Das Planierschild ist für den Einbau der Radsätze Art.-Nr. 2512 oder 2513 vorbereitet.
Button
Blattende

Verstärkte Enden am Blatt des Planierschilds, das auch für die Montage der Seitenklappe und des Schneeflügels vorbereitet ist. Umkehrbarer Verschleißstahl, mit 16-mm-Stahlbolzen der Qualitätsklasse 12.9 anzuschrauben.

Button
Drehschemel

Der große Drehschemel am Blatt kann über Schmiernippel in der Schwenkplatte am Ausleger geschmiert werden.
Button
Zylinderverschluss

Das hochbelastbare Zylinderscharnier aus Spezialstahl sorgt für einen stabilen Betrieb und eine lange Lebensdauer.
Button
Bolzen für manuellen Seitenschieber

Das Planierschilds kann mechanisch um 55 cm nach rechts oder links verschoben werden. Der Verriegelungsbolzen wird mit einem Traktorschlüssel montiert. Alle Verriegelungsbolzen sind verzinkt.
Button
Beschlag für hydraulischen Seitenschieber

Alle GT-HNZ-Planierschilder sind für den Einbau eines hydraulischen Seitenschubes (Art.-Nr. 2528) vorbereitet.
Button
Blatt von hinten

Starkes Blatt mit Verstärkungen auf der Rückseite. Die untere Verstärkung an der Rückseite ist so konstruiert, dass Sie mit dem Planierschild rückwärts fahren können, ohne das Schild zu drehen, und Sie können rückwärts fahren, um eventuell überschüssiges Material abzuschütteln, z. B. wenn Sie auf eine Asphaltstraße kommen – das Planierschild drückt das Material auf die Straße und verteilt es.
Button
3-Punkt von hinten

Die 3-Punkt-Schwenkaufhängung hat hinten einen Steuerbolzen mit einer gehärteten Buchse, die abgeschmiert werden kann.
Button
3-Punkt Kat II

Mit der 3-Punkt-Anhängung an Fransgårds Planierschild können die Hubarme in 2 verschiedenen Höhen montiert werden, so dass sie zu den meisten Traktoren passen.
Button
Blattzylinder

Ein starker Blattzylinder mit 45 mm Stab sorgt für die Stabilität des Messers.
Der Zylinder ist oben auf dem Ausleger gut geschützt.
Button
Wenderadius

Das Planierschild GT-HY kann hydraulisch um bis zu 244 Grad gedreht werden.
Button
Verschleißstahl alle

Das Planierschild ist serienmäßig mit umschaltbarem glattem/konischem Verschleißstahl ausgestattet. Sie können das Planierschild ohne Aufpreis mit einem glatten/glatten oder gezahnten/konischen Verschleißstahl erhalten, wenn Sie dies bei der Bestellung des Planierschilds angeben. Das Planierschild kann auch nachträglich mit einem der anderen Verschleißstähle ausgestattet werden.
Button

Extras:

Art.-Nr. 2511

Schleppschuhe verhindern, dass das Schild während der Arbeit zu tief eindringt. Hergestellt aus Hardox 500 Stahl
Button
Art.-Nr. 2512

Radsatz mit Radbreite 15 x 600, über 2 Schrauben mit Ringteilung nach oben und unten verstellbar.
Button
Art.-Nr. 2513

Radsatz mit Radbreite 15 x 600, stufenlose Höhenverstellung über Spindel. Die Räder lassen sich um 360 Grad drehen, so dass Sie mit dem Planierschild zurückfahren können, ohne das Schild zu drehen. Der große Abstand zwischen den Hinterrädern sorgt für einen reibungsloseren Betrieb.
Button
Art.-Nr. 2517-2520

Gummischild zur Montage auf alle Fransgård-Planierschildmodelle. Das Gummischild wird hinter dem vorhandenen Verschleißstahl montiert, der als Gegenhalter für das Gummischild dient. Dieser sollte 2-3 cm weiter unten als der Verschleißstahl angebracht werden und kann bei Abnutzung kontinuierlich nach unten verschoben werden. Sie bohren selbst die Löcher in das Gummischild und befestigen es mit den mitgelieferten Bolzen.

Button
Art.-Nr. 2528

Der hydraulische Seitenschieber kann das Schild um bis zu 55 cm nach rechts oder links verschieben, so dass Sie z. B. nicht mit dem Traktorrad in den Graben fahren müssen.
Mit dem Hydraulikzylinder können Sie das Schild bei beengten Platzverhältnissen exakt auf den gewünschten Abstand verschieben.

Button
Art.-Nr. 2533

Seitliche Klappe zur Aufnahme des Materials. Kann sowohl auf der rechten als auch auf der linken Seite montiert werden.
Button
Art.-Nr. 2533

Alle neueren Planierschilder von Fransgård sind für die Montage von Seitenklappen verbessert und lassen sich mit den 3 mitgelieferten Schrauben leicht montieren.
Button
Art.-Nr. 2545

Schneeflügel nach rechts schneidet Schneekante schräg, damit sie nicht zusammenfällt und hinter den Traktor gerät, wo Sie gerade entlang gefahren sind.
Button
Art.-Nr. 2545

Alle neueren Planierschilder von Fransgård sind für die Montage von Schneeflügeln verbessert und lassen sich mit den 3 mitgelieferten Bolzen leicht montieren.
Button
Art.-Nr. 2543

Schockventil mit Akkumulator zur Montage am Messerzylinder aller hydraulischen Fransgård-Planierschilder.
Button
Art.-Nr. 2543

Das Schockventil entlastet den Zylinder und das Planierschild beim Aufprall auf Gegenstände und bei kleineren Stößen, sowohl auf der rechten als auch auf der linken Seite des Schildes. Wird als kompletter Satz mit Montageanleitung geliefert.
Button
Art.-Nr. 2544

Blockierventil zur Montage am Messerzylinder aller hydraulischen Fransgård-Planierschildern. Das Schockventil entlastet den Zylinder und das Planierschild beim Aufprall auf Gegenstände und bei kleineren Stößen, sowohl auf der rechten als auch auf der linken Seite des Schildes. Wird als kompletter Satz mit Montageanleitung geliefert.
